419 ответов в теме

[dzhaith]

Оба реле (и 5-и контактное и электронное) установлены снаружи, около газового ЭБУ прямо под передней решеткой на "телевизоре" с тыльной стороны. Туда и "мозги" установили разъемами вниз

[Andre_71]

Ну т.е. как минимум косу на реле можно проверить руками...

[dzhaith]

Теоретически - да. Практически  "кулибины"  так  увязали  жгуты, что надо разбирать половину проводки. Если бы была схема подключений этих реле - прозвонить не проблема. Возможно в этих жгутах и теряется "+"...потому, что "-" звонится на аккумулятор.

Изменено: dzhaith, 17 Июль 2024 - 11:43

[dzhaith]

Рылся пол-ночи в интернете (пока свет был с 00.00 до 03.00), ничего не нашел по электронному реле, забрал на работу

Расковыряли с коллегой  реле, а управление оказывается идет по "-"

само реле вот такое и рабочее...

Изменено: dzhaith, 18 Июль 2024 - 10:13

[baton45]



Расковыряли с коллегой  реле, а управление оказывается идет по "-"







А как должна включаться схема электронного ключа... Рубильником на 100А? К примеру такая схема. Клемма 15 у вас на ножке 4. Вся силовая схема под напряжением но команду открытия или закрытия дает маленький светодиодик.



 Кстати входной диод на схеме не правильно развернули?....

Прикрепленные файлы:

•  завантаження.jpg   28,36К   11 раз скачано

Изменено: baton45, 18 Июль 2024 - 11:01

[Andre_71]

Расковыряли с коллегой реле, а управление оказывается идет по "-"

Ну вот собственно поэтому я и не рекомендовал  резких движений с принудительной подачей питания в схему.

[baton45]

А они туда отверткой...... На сколько понимаю такие схемы выдерживают спокойно встречку.

Изменено: baton45, 18 Июль 2024 - 11:03

[Andre_71]

Кстати, если бы мы все были внимательнее, то заметили бы, что на корпусе реле есть надпись "halbleitrrellais neg. schaltend", что означает "полупроводниковое  реле  отрицательного переключения"...



[baton45]

Та да, и в самом каталоге написана приписка NEG.

Зато Валера первый показал как устроен паровоз.

По сути сделать схему включения на перекидку к плюсу не сложно, просто это именно такая схема и она учтена в общей картине.  Конструкторы они тоже по своему художники.

Изменено: baton45, 18 Июль 2024 - 11:12

[Andre_71]

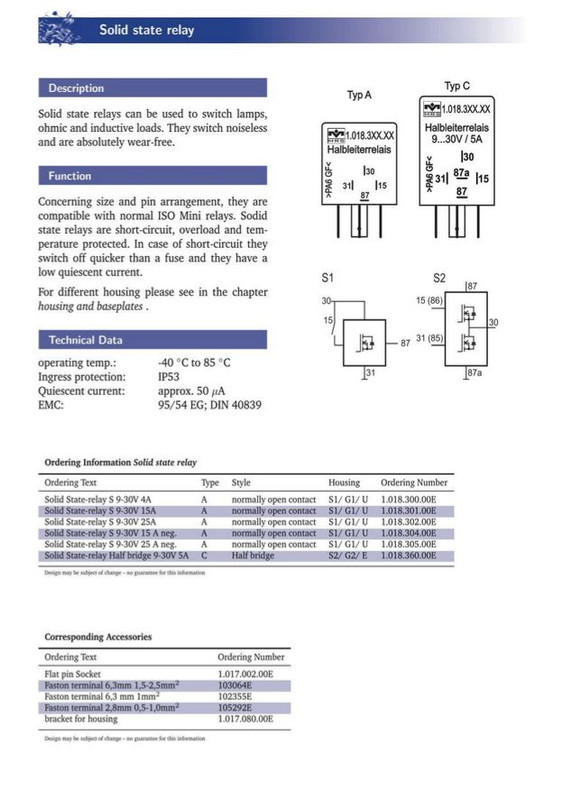

Нашёл такую  инфу по этой серии реле. Таки в  базе управление по "+", а дальше идут разные модификации под конкретные задачи.



[baton45]

Дьявол кроется в мелочах...

[dzhaith]

Респект Вам и уважуха ...

Я электромеханик по образованию, да еще и горный...так-что рубильник на 100А, или "магнитка" на 350А мне ближе...вот  если-бы схему подключения этого реле нарыть - откуда реле получает 12В и куда отдает...31 нога звонится на "-", а вот откуда "+12" на 30  ногу дожны идти и постоянно-ли

Изменено: dzhaith, 18 Июль 2024 - 12:16

[baton45]

Как говорил Карлсон ( с проперделем), поживешь тут у вас научишься есть всякую гадость. Вот и читаю теперь сам....

http://www.skoots.yo...-automotive.php



    Ну и контакт 15 для уже твердотельного реле. Его нужно включать не по схеме на плюс как у Андрея на базовой схеме, а уже на минус как Валерий с приятелем надыбали. Странно, что такую схему не соизволии дополнительно нарисовать с тремя восклицательными знаками в этом каталоге твердотельного реле.

    А по сути схема по входу 15 на минус примитивнейшая, просто светодиод на минус, в  варианте вход 15 на плюс нужно тулить какой-нибуть транзисторный малоточный ключик со светодиодом.

    Просто варианты схем реле подстраиваются под уже готовые концепции схемотехники, ну ни кто же не будет переделывать узел рабочей схемы и обвязку вокруг если вышла новая релюшка.

Изменено: baton45, 18 Июль 2024 - 13:44

[dzhaith]

Реле вернул на место. Снова проверил  "+" на 30 ноге - нет его вообще (ни при выключенном зажигании, ни при включенном). Залез в газовые "мозги", увидел инфу

полез в диагностику, сначала

после повторного чтения стало так

а дальше ноут разрядился ... кто-то может помочь в расшифровке ошибок? телефоном ничего найти не могу







[baton45]

 может инструкцию поискать?

https://gbo-s.ws/for...?/topic/12-brc/

[dzhaith]

 может инструкцию поискать?

https://gbo-s.ws/for...?/topic/12-brc/

Я оттуда и скачивал программу и инструкцию.

По ошибкам отбой - нашел совсем не там, где искал  "https://academygbo.r...rukovodstvo.pdf"  по ошибкам выходит

1105 - МАР

1115 - датчик температуры ОЖ (заменен на редукторе)

1201 - газовый инжектор 1 цилиндра

1230 контроллер реле приводных механизмов (может потому, что +12В нет)

В общем жизнь все веселее и веселее...



:

[baton45]

так может все ошибки т.к. 12В нет?

[dzhaith]

Во-от и я такому склоняюсь...но пока ищу схему подключения этого "реле приводных механизмов". Думаю по свободе бросить времянку 12В на 30 ногу и снова проверить, думаю, ничего страшного не будет.

Изменено: dzhaith, 19 Июль 2024 - 10:30

[dzhaith]

Раскопал только 5-и контакное реле

Осциллоскопа у меня нет...

А по электронному никакой информации

Изменено: dzhaith, 19 Июль 2024 - 11:11

[baton45]

Что значит по электронному?

[dzhaith]

Всем огромное спасибо за участие и советы. Почистил контакты разъема 5-и контактного реле, заменил его на новое - машина переходит на газ

[bzhasso]

Аллилуйя 5тиконтактному реле! :)

Как мне когда то говорили при покупке сафрана бт - старая машина это целая наука о электро контактах))
И там таки их было в избытке. Точнее не было ))

[dzhaith]

Мой учитель-наставник, когда я работал электрослесарем подземным, говорил "В електриці з ремонтом все дуже просто: або є контакт там, де не треба, або немає контакту там, де треба"

Изменено: dzhaith, 22 Июль 2024 - 10:26

[dzhaith]

Всем привет. Вчера новое приключение - перевозил к себе отца, услышал на заглушенной машине работу вентилятора, полез в расширительный, а там эмульсия сметанной консистенции и грязно-рыжего цвета. Масло по щупу не ушло, но подозреваю прокладку под головкой блока. Или еще могут быть причины?

Утром ехал - машина нагревалась до 113⁰С и на газ не перешла. Я так понимаю, что этой эмульсией забита вся система охлаждения...

Изменено: dzhaith, 08 Август 2024 - 07:49

[Юрий Сергеевич]

Теплообмінник теж міг дати таке.

[Rek]

Или еще могут быть причины?

Прокладка маслонасос менялась?

[dzhaith]

Прокладка маслонасоса не менялась. В блок вообще не лазили, только в "голову"



Теплообмінник теж міг дати таке.

Також думаю на нього...

Изменено: dzhaith, 08 Август 2024 - 10:39

[dzhaith]

Теплообменник оказался завареным и потек по сварке новый теплообменник ставить никак

.. заказал новый  целиком ...

Изменено: dzhaith, 16 Август 2024 - 11:59

[Rek]

Теплообменник оказался завареным

[жека 2]

Теплообменник оказался завареным и потек. На ньому прокладки треба мінять по пробігу чи по часу?

[Rek]

жека 2, по факту.   Оригінальні прокладки ходять 8-10 років.

[жека 2]

Rek,Моїм 12 вже...

[Rek]

Буває

[dzhaith]

Прокладку ладно, но когда по сварке а в Покровское все на выезд - я снова потихоньку зверею...

[Rek]

dzhaith, а когда тебе его заварили?
