Opel Zafira B 1.6 CNGОбрезана кнопка выбора вида топлива (заводской метан)

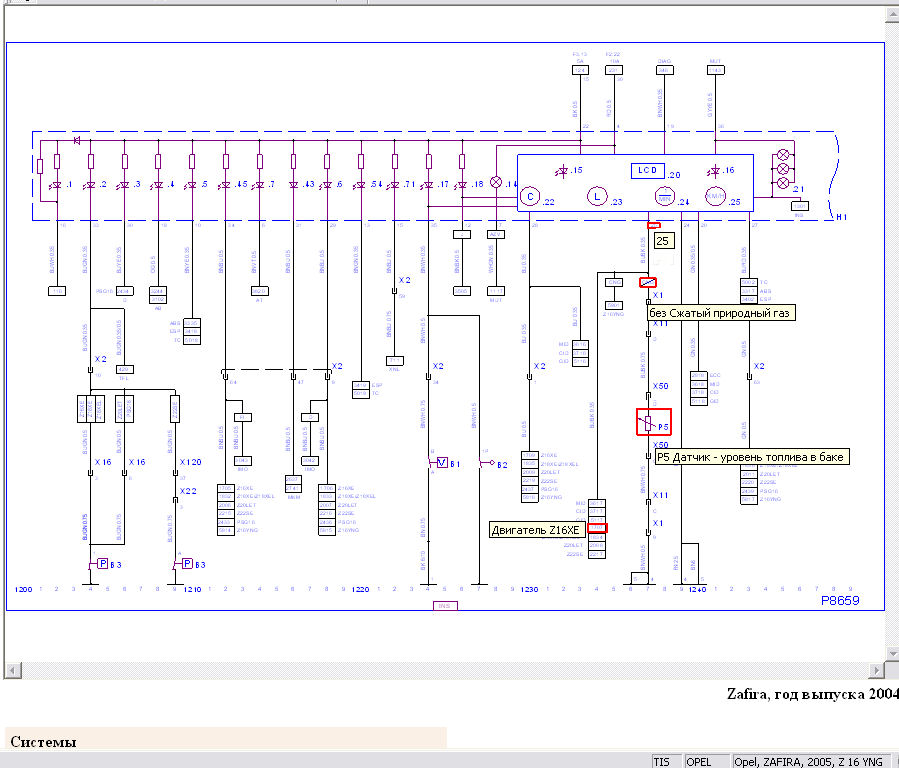

Z16YNG Zafira1.6CNG электросхема проводки торпеды

  • Чтобы отвечать, сперва войдите на форум
25 ответов в теме

#1
AndreyZorya

AndreyZorya

    Говорящий редко

    • Сообщений 7
  • Имя:Андрей
  • Авто:Opel Zafira 1.6 CNG
  •
  • Регистрация: 21.04.2021

Опубликовано 22 Апрель 2021 - 11:10

Здравствуйте, прошу Вашей помощи!

Около месяца назад приобрёл Опель Зафира Б 1,6 с заводской метановой установкой.

Машина понравилась, но метан при покупке не проверил, газа рядом нет, спешка...

Взял переходник поехал задуваться, заправщик говорит, там у тебя есть газ, за дулся, переключаться на метан (до этого я тоже кнопочку тыкал), а ничего не происходит,

кнопка подсвечена, думал исправна. на следующий день хотел поехать на комп диагностику, но думаю гляну на кнопку, разбираю, а там обрезаны два провода.

я был уверен что разобрав побольше пластика я найду вторых два конца обрезанных проводов, но нет, я с ума схожу, зачем так было заморачиваться, тем более что вытянуть

провода из жгута не совсем просто. я уже думаю может они заходили в ближайшие фишки, но никаких следов нет. или как вариант там может какое сопротивление стояло,

какая то хреновина которую обрезали и выкинули...

помогите, пожалуйста!

в магистрале провода такого цвета еще есть Прикрепленный файл  12.jpg   279,66К   32 раз скачано но я их умеренно тянул они не обрезаны.

а это такой же провод в жгуте на спидометр, уровень топлива Прикрепленный файл  11.jpg   287,72К   45 раз скачано

эм, точно знаю что серо - желтый провод это метан, это все что я понял за три дня рыская в интернете в поисках как подключается эта кнопка.

Прикрепленные файлы:

  • Прикрепленный файл  9.jpg   208,72К   45 раз скачано
  • Прикрепленный файл  10.jpg   229,59К   43 раз скачано
  • Прикрепленный файл  6.jpg   260,49К   42 раз скачано
  • Прикрепленный файл  8.jpg   295,36К   36 раз скачано

  • 0

#2
Юстас

Юстас

    кризис менеджер

    • Сообщений 27473
  • Имя:Андрей
  • Город:Киев,ул.Майорова
  • Авто:Suzuki Jimny08,Судно на Підводних Крилах Казанка-М.
  •
  • Регистрация: 06.09.2011

Опубликовано 22 Апрель 2021 - 11:42

Опель Зафира Б 1,6 с заводской метановой установкой.

Може викинути метан і поставити пропан?

Все ж таки полегше автівці буде....


  • 0

поліклініка опель(і не тільки) 050-133-65-14

Ремонт,Консультації,

Допомога в пошуку запчастин.

Працюєм-7/24 За відсутності електрики/інтернету-відповім на повідомлення у вайбер.


#3
AndreyZorya

AndreyZorya

    Говорящий редко

    • Сообщений 7
  • Имя:Андрей
  • Авто:Opel Zafira 1.6 CNG
  •
  • Регистрация: 21.04.2021

Опубликовано 22 Апрель 2021 - 11:48

Може викинути метан і поставити пропан?

Все ж таки полегше автівці буде....

да, рассматриваю такой вариант, но может чуть позже, тут не просто поставить пропан, а еще демонтаж, по деньгам ща туго.

а с другой стороны если проблема в это кнопке, то поездил бы на метане...


  • 0

#4
Rek

Rek

    А був народжений, щоб бігти

    • Сообщений 49429
  • Возраст: 53
  • Имя:Андрій Олексійович
  • Город:Київ
  • Авто:Маленька, але дуже смілива Астра Каті USER
  •
  • Регистрация: 11.11.2007

Опубликовано 22 Апрель 2021 - 13:07


а с другой стороны если проблема в это кнопке, то поездил бы на метане...

Скорей всего не в кнопке.

100 - це абревіатура.    Мій тел. 093-459-22-20 з 09-00 до 21-00

Несправності бувають брудні та іржаві. Я за брудні, вони легше виправляються.




#5
LEXA SHUMI

LEXA SHUMI

    Авторитет

    • Сообщений 24902
  • Возраст: 41
  • Имя:LEXA
  • Город:Киев
  • Авто:ООБ'97CD х20хеv sedan мкпп
  •
  • Регистрация: 18.10.2010

Опубликовано 22 Апрель 2021 - 13:24

Колхозом попахивает......



Эл.схема для начала в помощь



Далее диагностика


  • 0

#6
AndreyZorya

AndreyZorya

    Говорящий редко

    • Сообщений 7
  • Имя:Андрей
  • Авто:Opel Zafira 1.6 CNG
  •
  • Регистрация: 21.04.2021

Опубликовано 22 Апрель 2021 - 13:58

Скорей всего не в кнопке.



Возможно, да, но ее нужно подсоединить.



Колхозом попахивает......



Эл.схема для начала в помощь



Далее диагностика



Скорее всего хотели что то скрыть, неисправность гбо например.

электросхему я бы рад изучить, но не знаю где ее искать (схему) в интернете полно всего, но где искать.

а так алгоритм действий понятен)


  • 0

#7
Rek

Rek

    А був народжений, щоб бігти

    • Сообщений 49429
  • Возраст: 53
  • Имя:Андрій Олексійович
  • Город:Київ
  • Авто:Маленька, але дуже смілива Астра Каті USER
  •
  • Регистрация: 11.11.2007

Опубликовано 22 Апрель 2021 - 14:59


Скорее всего хотели что то скрыть, неисправность гбо например.

У них это получилось.

Схема есть в ТИСе 2000

100 - це абревіатура.    Мій тел. 093-459-22-20 з 09-00 до 21-00

Несправності бувають брудні та іржаві. Я за брудні, вони легше виправляються.




#8
AndreyZorya

AndreyZorya

    Говорящий редко

    • Сообщений 7
  • Имя:Андрей
  • Авто:Opel Zafira 1.6 CNG
  •
  • Регистрация: 21.04.2021

Опубликовано 22 Апрель 2021 - 16:18

У них это получилось.

Схема есть в ТИСе 2000



на сколько я понимаю ее на виндовс 10 ее не поставить?!


  • 0

#9
baton45

baton45

    Авторитет

    • Сообщений 1448
  • Возраст: 53
  • Имя:Валерий
  • Город:Киев
  • Авто:Opel Combo C Z14XEP 2009 + ГБО4 Stag 4 Plus
  •
  • Регистрация: 20.10.2010

Опубликовано 22 Апрель 2021 - 17:03

 Ещё и лицензию купи...

https://www.kolhosniki.ru/tis2000

А где кнопка с обрезками? Вижу две синие соединительные колодки к основным проводам, отводы висят. Тестером можно проверить напряжение, может питание для чего, и не факт, что для газа. Нужны схема авто и ГБО, смотреть питание.



Заводская метановая установка... Мда-с. Чего не придумают.


Изменено: baton45, 22 Апрель 2021 - 17:22

  • 0

#10
AndreyZorya

AndreyZorya

    Говорящий редко

    • Сообщений 7
  • Имя:Андрей
  • Авто:Opel Zafira 1.6 CNG
  •
  • Регистрация: 21.04.2021

Опубликовано 22 Апрель 2021 - 17:59



 Ещё и лицензию купи...

https://www.kolhosniki.ru/tis2000

А где кнопка с обрезками? Вижу две синие соединительные колодки к основным проводам, отводы висят. Тестером можно проверить напряжение, может питание для чего, и не факт, что для газа. Нужны схема авто и ГБО, смотреть питание.



Заводская метановая установка... Мда-с. Чего не придумают.



вот по ссылке выше пытался разобраться, но ничего не получилось, единственное что узнал - провод от кнопки выбора топлива цвета желто-серый.



Прикрепленный файл  2021-04-22.png   152,14К   21 раз скачано



я вот не могу понять куда провода идут, онлайн версия не полная что ли, там работы много сделано и круто что есть но не то


Изменено: AndreyZorya, 22 Апрель 2021 - 18:05

  • 0

#11
nick6482

nick6482

    Авторитет

    • Сообщений 2839
  • Возраст: 55
  • Имя:Николай
  • Город:г. Харьков
  • Авто:Opel Insignia Sports Tourer 2.0 CDTI
  •
  • Регистрация: 15.03.2009

Опубликовано 22 Апрель 2021 - 18:01

Ставишь на виртуалку Windows 7 x32, TIS2000 качаешь с торрента.
Вот например https://rutracker.ne...975&nm=Tis 2000
Осталось выяснить какую версию tis 2000 лучше скачать

Изменено: nick6482, 22 Апрель 2021 - 18:02

  • 0

#12
Pashaa

Pashaa

    Авторитет

    • Сообщений 845
  • Возраст: 44
  • Имя:.....
  • Город:Умань
  • Авто:Авто
  •
  • Регистрация: 18.02.2011

Опубликовано 22 Апрель 2021 - 19:31

Скорей всего не в кнопке.



100%



припустим чисто гипотетически что колхоз не относится к метану (ну коль индикатор заправки горит)



Машина не переключится на газ если

-в панике(или по незнанию) нажать два раза на кнопку переключения, сработает блок который  отключится после повторного запуска.

-если на редукторе ,под капотом, ,снята клема на  датчик давления ,или на катушку клапана, может чето кто то забыл поставить обратно.

- нужно по диагностике смотреть если там газ вообще ,бывает op com скидают блок ЭБУ   к заводским настройкам только вот газ в этом случае слетает тоже и его op com-ом уже не включиш,только ТЕЧ 2


  • 0

Рост опыта прямо пропорционален количеству выведенного из строя оборудования. (закон Мэрфи)


#13
baton45

baton45

    Авторитет

    • Сообщений 1448
  • Возраст: 53
  • Имя:Валерий
  • Город:Киев
  • Авто:Opel Combo C Z14XEP 2009 + ГБО4 Stag 4 Plus
  •
  • Регистрация: 20.10.2010

Опубликовано 23 Апрель 2021 - 07:17

Найти разьем на фото, определиться в ТИСе с его наименованием, посмотреть схему, понять куда вообще эти провода ведут. Может просто к 12в.



Отдельно осмотреть обвязку ГБО, проверить все разьемы,подключиться к разьему ГБО, войти программой в комп ГБО, увидеть ошибки, которые мешаю жить.

Это не велосипед, здесь детально нужно разобраться, возможно один раз, а потом как по накатанной пойдет с закрытыми глазами. :ukr: Машину тоже по началу тяжело водить...


Изменено: baton45, 23 Апрель 2021 - 08:11

  • 0

#14
andreybelov

andreybelov

    Авторитет

    • Сообщений 3517
  • Возраст: 41
  • Имя:Андрей
  • Город:Николаев
  • Авто:OAH
  •
  • Регистрация: 25.07.2015

Опубликовано 23 Апрель 2021 - 07:33

Как вариант можно поехать к газовщикам и поставить газовые мозги. В пару тысяч уложиться можно и потом без проблем диагностировать все.

В каком городе обитаете?
  • 0

#15
baton45

baton45

    Авторитет

    • Сообщений 1448
  • Возраст: 53
  • Имя:Валерий
  • Город:Киев
  • Авто:Opel Combo C Z14XEP 2009 + ГБО4 Stag 4 Plus
  •
  • Регистрация: 20.10.2010

Опубликовано 23 Апрель 2021 - 08:40

Где разьем?


  • 0

#16
Pashaa

Pashaa

    Авторитет

    • Сообщений 845
  • Возраст: 44
  • Имя:.....
  • Город:Умань
  • Авто:Авто
  •
  • Регистрация: 18.02.2011

Опубликовано 23 Апрель 2021 - 09:19

,подключиться к разьему ГБО, войти программой в комп ГБО, увидеть ошибки, которые мешаю жить.



Разьема ГБО в этом авто нет ,



нету отдельных мозгов на  ГБО (хотя ходят легенды о зафирах до 2005 г с отдельными мозгами))



газ полностью и всецело интегрирован в авто, диагностируется через штатный разьем.


  • 0

Рост опыта прямо пропорционален количеству выведенного из строя оборудования. (закон Мэрфи)


#17
Юстас

Юстас

    кризис менеджер

    • Сообщений 27473
  • Имя:Андрей
  • Город:Киев,ул.Майорова
  • Авто:Suzuki Jimny08,Судно на Підводних Крилах Казанка-М.
  •
  • Регистрация: 06.09.2011

Опубликовано 23 Апрель 2021 - 09:19

да, рассматриваю такой вариант, но может чуть позже, тут не просто поставить пропан,

Нічого складного нема. Пропан аж бігом працює на метанових форсунках.
  • 0

поліклініка опель(і не тільки) 050-133-65-14

Ремонт,Консультації,

Допомога в пошуку запчастин.

Працюєм-7/24 За відсутності електрики/інтернету-відповім на повідомлення у вайбер.


#18
Pashaa

Pashaa

    Авторитет

    • Сообщений 845
  • Возраст: 44
  • Имя:.....
  • Город:Умань
  • Авто:Авто
  •
  • Регистрация: 18.02.2011

Опубликовано 23 Апрель 2021 - 09:23

Нічого складного нема. Пропан аж бігом працює на метанових форсунках.

???На штатных CNG форсунках которые вмонтированы в впускной коллектор......не неслышал, да на их место если очень постаратся ставятся какието дорогие пропановские но чтобы метановккая коректно работала никто еще не хвастался.


  • 0

Рост опыта прямо пропорционален количеству выведенного из строя оборудования. (закон Мэрфи)


#19
Юстас

Юстас

    кризис менеджер

    • Сообщений 27473
  • Имя:Андрей
  • Город:Киев,ул.Майорова
  • Авто:Suzuki Jimny08,Судно на Підводних Крилах Казанка-М.
  •
  • Регистрация: 06.09.2011

Опубликовано 23 Апрель 2021 - 09:26

Pashaa,не перший раз...
  • 0

поліклініка опель(і не тільки) 050-133-65-14

Ремонт,Консультації,

Допомога в пошуку запчастин.

Працюєм-7/24 За відсутності електрики/інтернету-відповім на повідомлення у вайбер.


#20
Rek

Rek

    А був народжений, щоб бігти

    • Сообщений 49429
  • Возраст: 53
  • Имя:Андрій Олексійович
  • Город:Київ
  • Авто:Маленька, але дуже смілива Астра Каті USER
  •
  • Регистрация: 11.11.2007

Опубликовано 23 Апрель 2021 - 10:35

???На штатных CNG форсунках которые вмонтированы в впускной коллектор......не неслышал, да на их место если очень постаратся ставятся какието дорогие пропановские но чтобы метановккая коректно работала никто еще не хвастался.

Про корректную не хвастаются ибо её нет. А так конечно, ставят.

100 - це абревіатура.    Мій тел. 093-459-22-20 з 09-00 до 21-00

Несправності бувають брудні та іржаві. Я за брудні, вони легше виправляються.




#21
andreybelov

andreybelov

    Авторитет

    • Сообщений 3517
  • Возраст: 41
  • Имя:Андрей
  • Город:Николаев
  • Авто:OAH
  •
  • Регистрация: 25.07.2015

Опубликовано 23 Апрель 2021 - 12:10

Газовые форсунки для пропана и метана не различаются

Изменено: andreybelov, 23 Апрель 2021 - 12:13

  • 0

#22
AndreyZorya

AndreyZorya

    Говорящий редко

    • Сообщений 7
  • Имя:Андрей
  • Авто:Opel Zafira 1.6 CNG
  •
  • Регистрация: 21.04.2021

Опубликовано 23 Апрель 2021 - 21:02

Где разьем?



вот S270



Прикрепленный файл  2021-04-23.png   229,95К   25 раз скачано



дальше вот эта хреновина



Прикрепленный файл  2021-04-23 (1).png   145,78К   29 раз скачано

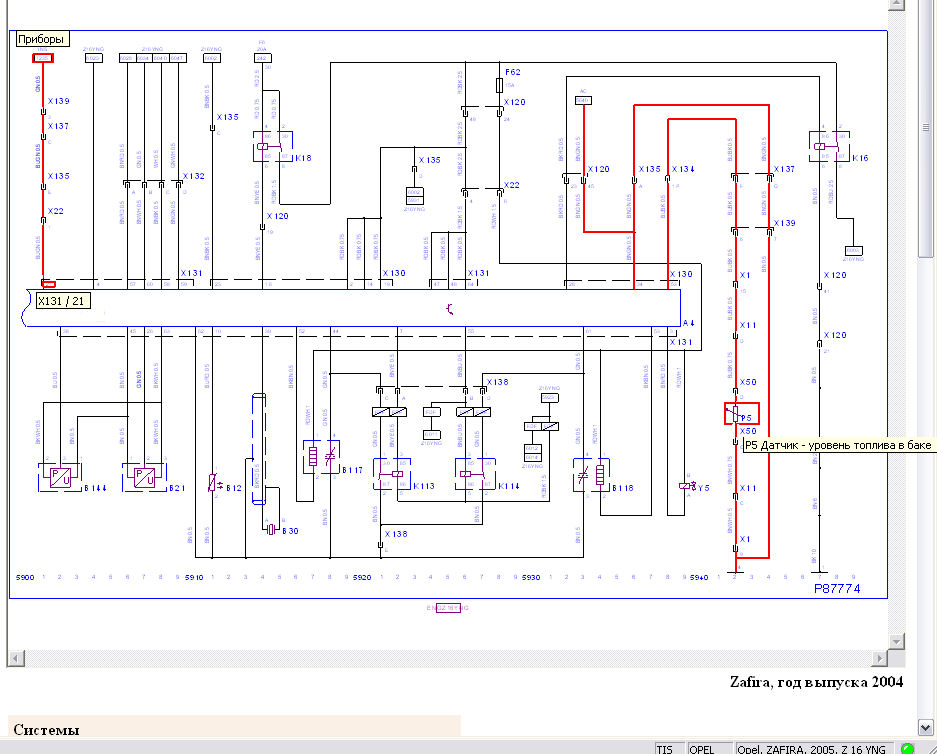

и наконец эта схема, электрическая, но тут стопор, что к чему...



Прикрепленный файл  2021-04-23 (2).png   124,48К   23 раз скачано


Как вариант можно поехать к газовщикам и поставить газовые мозги. В пару тысяч уложиться можно и потом без проблем диагностировать все.

В каком городе обитаете?



Павлоград.


  • 0

#23
baton45

baton45

    Авторитет

    • Сообщений 1448
  • Возраст: 53
  • Имя:Валерий
  • Город:Киев
  • Авто:Opel Combo C Z14XEP 2009 + ГБО4 Stag 4 Plus
  •
  • Регистрация: 20.10.2010

Опубликовано 23 Апрель 2021 - 23:18

AndreyZorya, чего там ступор. Провода желто-ляля и коричневый (не четко видно цвета) в какие ножки колодки S270 входят? Небось 8 и 2?

Если точно кнопка №10, то там делитель напряжения, на его состояние и реагирует управление. Или точнее не реагирует. Кнопка замыкает один резистор, мозги видят изменение напряжения, реагируют.

Чувствую пора к диагносту по газомозгу.


  • 0

#24
Bank

Bank

    Фрілансер-сомельє, алчний програміст, егоїстичний ледар

    • Сообщений 18116
  • Возраст: 43
  • Имя:Александр
  • Город:Будинок з видом на Київ
  • Авто:MB, GM
  • Гос. номер:P0606
  •
  • Регистрация: 21.12.2008

Опубликовано 24 Апрель 2021 - 14:08



и наконец эта схема, электрическая, но тут стопор, что к чему...

Так а в чем ступор?
Все кнопки на панели одним концом сидят на массе, в т.ч. и кнопка выбора топлива.
Вторым концом кнопка выбора топлива из пина 8 разъема панели кнопок черно-желтым проводом соединяется с 41-м пином разъема приборной панели. Так что прозвонить провод не сложно
А дальше все управление передается по кан-шине, и тут может быть много вопросов:
- сконфигурирована ли приборка под мотор z16yng
- стоят ли на авто соответствующие мозги - Delco MT35 2.4 (а не 2.3)
- какие есть ошибки по диагностике
- целые ли предохранители на газовые форсунки (стоят отдельно, перед аккумулятором), то же самое и по реле

Если есть желание разобраться самому - сначала диагностика, потом виртуалка, установка ТИСа и изучение схемы со стороны ЭБУ, т.к. между кнопкой и приборкой кроме одного провода больше ничего интересного нет

серо - желтый провод это метан, это все что я понял за три дня рыская в интернете в поисках как подключается эта кнопка.

серо-желтый - это, похоже, цепь подсветки кнопок, т.к. по схеме соединяет несколько диодов разных кнопок
а черный - это цепь 12в зажигание.
Метан - черно-желтый, 8пин
  • 0

#25
AndreyZorya

AndreyZorya

    Говорящий редко

    • Сообщений 7
  • Имя:Андрей
  • Авто:Opel Zafira 1.6 CNG
  •
  • Регистрация: 21.04.2021

Опубликовано 25 Апрель 2021 - 08:59

AndreyZorya, чего там ступор. Провода желто-ляля и коричневый (не четко видно цвета) в какие ножки колодки S270 входят? Небось 8 и 2?

Если точно кнопка №10, то там делитель напряжения, на его состояние и реагирует управление. Или точнее не реагирует. Кнопка замыкает один резистор, мозги видят изменение напряжения, реагируют.

Чувствую пора к диагносту по газомозгу.



спасибо! завтра попробую что то предпринять...



Так а в чем ступор?
Все кнопки на панели одним концом сидят на массе, в т.ч. и кнопка выбора топлива.
Вторым концом кнопка выбора топлива из пина 8 разъема панели кнопок черно-желтым проводом соединяется с 41-м пином разъема приборной панели. Так что прозвонить провод не сложно
А дальше все управление передается по кан-шине, и тут может быть много вопросов:
- сконфигурирована ли приборка под мотор z16yng
- стоят ли на авто соответствующие мозги - Delco MT35 2.4 (а не 2.3)
- какие есть ошибки по диагностике
- целые ли предохранители на газовые форсунки (стоят отдельно, перед аккумулятором), то же самое и по реле

Если есть желание разобраться самому - сначала диагностика, потом виртуалка, установка ТИСа и изучение схемы со стороны ЭБУ, т.к. между кнопкой и приборкой кроме одного провода больше ничего интересного нет

серо-желтый - это, похоже, цепь подсветки кнопок, т.к. по схеме соединяет несколько диодов разных кнопок
а черный - это цепь 12в зажигание.
Метан - черно-желтый, 8пин



спасибо за помощь!

всех с праздником!


  • 0

#26
baton45

baton45

    Авторитет

    • Сообщений 1448
  • Возраст: 53
  • Имя:Валерий
  • Город:Киев
  • Авто:Opel Combo C Z14XEP 2009 + ГБО4 Stag 4 Plus
  •
  • Регистрация: 20.10.2010

Опубликовано 16 Май 2021 - 11:03

Андрей,как дела?


  • 0





Также с меткой «Z16YNG, Zafira1.6CNG, электросхема проводки торпеды»

1 пользователей читают эту тему

0 пользователей, 1 гостей, 0 скрытых
